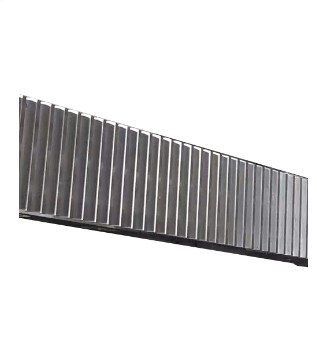

RACK RAIL: แกนกลางที่ซ่อนอยู่ของการส่งผ่านอุตสาหกรรม

ในบรรดาเกียร์ที่มีความแม่นยำของระบบอัตโนมัติอุตสาหกรรมที่ทันสมัยส่วนประกอบหนึ่งแม้ว่าจะไม่ค่อยอยู่ในสปอตไลท์เป็นรากฐานของการทำงานที่แม่นยำของระบบเครื่องจักรกลนับไม่ถ้วน: รางรถไฟ - ตั้งแต่การจัดการวัสดุในสายการผลิตอัตโนมัติไปจนถึงการควบคุมการกระจัดในเครื่องจักรการก่อสร้างหนักไปจนถึงเครื่องมือที่มีความแม่นยำในการปรับแต่งชั้นวางโดยมีลักษณะการส่งผ่านที่เป็นเอกลักษณ์ของพวกเขา ความแม่นยำในการออกแบบการเลือกวัสดุและกระบวนการติดตั้งจะกำหนดเสถียรภาพและประสิทธิภาพของระบบเครื่องกลทั้งหมดโดยตรงทำให้พวกเขาเป็น "แกนที่ซ่อนอยู่" ที่ไม่มีปัญหาของภาคอุตสาหกรรม

ลักษณะโครงสร้างของชั้นวาง: จากการออกแบบโปรไฟล์ฟันไปจนถึงตรรกะการส่งผ่าน

ค่าหลักของชั้นวางเกิดจากความสามารถพิเศษของพวกเขาในการแปลงพลังงานโรตารี่ให้เป็นการเคลื่อนที่เชิงเส้นซึ่งเป็นกระบวนการที่เกิดขึ้นได้จากการออกแบบโครงสร้างที่ซับซ้อน ซึ่งแตกต่างจากสีด้านฟันโค้งของเกียร์ชั้นวางมีโปรไฟล์ฟัน rectilinear การออกแบบนี้ช่วยให้เกียร์ meshing หมุนได้บังคับให้ชั้นวางเคลื่อนที่ด้วยความเร็วคงที่ผ่านการมีปฏิสัมพันธ์ระหว่างฟันและในทางกลับกัน การออกแบบพารามิเตอร์โปรไฟล์ฟันรวมถึงโมดูลมุมความดันและค่าสัมประสิทธิ์ความสูงภาคผนวกเป็นสิ่งสำคัญสำหรับกระบวนการแปลงนี้ การจับคู่ของพารามิเตอร์เหล่านี้ส่งผลโดยตรงต่อการส่งผ่านความราบรื่นและการสูญเสียพลังงาน

จากมุมมองของการส่งแรงการกระจายความเครียดจากการสัมผัสบนพื้นผิวฟันชั้นวางเป็นข้อพิจารณาการออกแบบที่สำคัญ ในระหว่างการส่งผ่านพื้นผิวฟันจะถูกกระแทกเป็นระยะ การกระจายความเครียดที่ไม่สม่ำเสมอสามารถนำไปสู่ความผิดพลาดเช่นการสึกหรอของฟันและการแตกหักของราก ดังนั้นการออกแบบชั้นวางที่ทันสมัยมักใช้โปรไฟล์ฟันที่ไม่ได้รับการรับรอง โปรไฟล์ฟันนี้ช่วยให้มั่นใจได้ว่าอัตราการส่งสัญญาณคงที่ในระหว่างการจัดเตรียมและกระจายความเครียดจากการสัมผัสบนพื้นผิวฟันอย่างสม่ำเสมอ นอกจากนี้ความยาวของชั้นวางสามารถปรับแต่งให้ตรงตามข้อกำหนดเฉพาะทำให้สามารถเดินทางได้ยาวนานเป็นพิเศษผ่านการประกบ คุณสมบัตินี้ทำให้เป็นข้อได้เปรียบที่ไม่สามารถถูกแทนที่ได้ในอุปกรณ์ขนาดใหญ่

การเลือกวัสดุยังเป็นปัจจัยสำคัญในประสิทธิภาพของชั้นวาง สำหรับแอพพลิเคชั่นที่มีน้ำหนักเบา, ความเร็วต่ำ, ชั้นวางอลูมิเนียมอัลลอยด์ที่มีความแข็งแรงสูงเหนือกว่าเนื่องจากข้อได้เปรียบที่มีน้ำหนักเบา อย่างไรก็ตามสำหรับแอพพลิเคชั่นที่มีน้ำหนักมากและความเร็วสูง Hardened Alloy Steel เป็นตัวเลือกที่ต้องการ ความแข็งของพื้นผิวที่สมดุลและความทนทานของแกนกลางต้านทานผลกระทบและการสึกหรอได้อย่างมีประสิทธิภาพ เทคโนโลยีการบำบัดพื้นผิวเช่น carburizing และไนไตรด์ช่วยเพิ่มความต้านทานการกัดกร่อนของชั้นวางและความแข็งแรงของความเหนื่อยล้าทำให้เหมาะสำหรับสภาพแวดล้อมการทำงานที่ต้องการมากยิ่งขึ้น

การเจาะลึกของแอปพลิเคชัน: จากการควบคุมความแม่นยำไปจนถึงการส่งผ่านงานหนัก
ชั้นวางมีแอพพลิเคชั่นที่หลากหลายครอบคลุมเกือบทุกพื้นที่ของอุตสาหกรรมสมัยใหม่ด้วยการออกแบบที่แตกต่างกันซึ่งสอดคล้องกับข้อกำหนดแอปพลิเคชันที่หลากหลาย ในเครื่องมือวัดที่แม่นยำเช่นอุปกรณ์การผลิตเซมิคอนดักเตอร์และแพลตฟอร์มการตรวจสอบด้วยแสงชั้นวางพื้นดินที่มีความแม่นยำสูงเป็นส่วนประกอบหลัก ข้อผิดพลาดระดับเสียงของพวกเขาสามารถควบคุมได้ในระดับไมครอน ขับเคลื่อนโดย Servo Motors พวกเขาเปิดใช้งานการควบคุมการกระจัดระดับนาโนเมตรเพื่อให้มั่นใจถึงความแม่นยำสูงเป็นพิเศษในกระบวนการผลิต ในแอปพลิเคชันเหล่านี้การทำงานที่ราบรื่นของชั้นวางเป็นสิ่งสำคัญ แม้แต่การสั่นสะเทือนเพียงเล็กน้อยก็สามารถส่งผลกระทบต่อคุณภาพของผลิตภัณฑ์ขั้นสุดท้าย

ในสายการผลิตอัตโนมัติการรวมกันของชั้นวางและ pinions เป็นระบบไดรฟ์เชิงเส้นที่มีประสิทธิภาพสูง ไม่ว่าจะเป็นการขยายหรือดึงแขนของหุ่นยนต์หรือซิงโครไนซ์การเคลื่อนไหวของสายพานลำเลียงวัสดุไดรฟ์ชั้นวางด้วยความเร็วในการตอบสนองที่รวดเร็วและความแม่นยำในการวางตำแหน่งสูงเป็นกุญแจสำคัญในการปรับปรุงประสิทธิภาพการผลิต เมื่อเทียบกับวิธีการส่งอื่น ๆ เช่นสกรูลูกบอลไดรฟ์ชั้นวางมีข้อได้เปรียบที่สำคัญในการเดินทางยาวและโหลดสูง พวกเขาหลีกเลี่ยงปัญหาความแข็งแกร่งหรือการเสื่อมสภาพที่แม่นยำซึ่งเกี่ยวข้องกับการเดินทางที่ยาวนานรักษาประสิทธิภาพที่มั่นคง

เครื่องจักรการก่อสร้างที่ใช้งานหนักเป็นที่ที่ชั้นวางแสดงให้เห็นถึงความสามารถในการส่งพลังงานที่ทรงพลัง ในกลไก Luffing ของ Tower Cranes ชั้นวางจะทำงานร่วมกับมอเตอร์ไฮดรอลิกเพื่อขยายและดึงกลับบูมสามารถทนต่อการโหลดหลายสิบตันและรักษาการทำงานที่เชื่อถือได้ในสภาพแวดล้อมกลางแจ้งที่รุนแรง ในทำนองเดียวกันในอุปกรณ์ขนาดใหญ่เช่นเครื่องจักรที่น่าเบื่อของอุโมงค์และเครื่องจักรขุดระบบไดรฟ์ชั้นวางให้การสนับสนุนพลังงานอย่างต่อเนื่องสำหรับการเคลื่อนที่ไปข้างหน้าและพวงมาลัย การออกแบบของพวกเขาจะต้องอธิบายถึงแรงกระแทกและการกัดกร่อนจากฝุ่นและความชื้นอย่างเต็มที่ทำให้ความต้องการของวัสดุและประสิทธิภาพการปิดผนึกสูงมาก

ในอนาคตด้วยการพัฒนาอย่างรวดเร็วของการผลิตอัจฉริยะและพลังงานใหม่เทคโนโลยีไดรฟ์ชั้นวางจะยังคงพัฒนาไปสู่ความแม่นยำที่สูงขึ้นประสิทธิภาพที่สูงขึ้นและอายุการใช้งานที่ยาวนานขึ้น ศักยภาพการประยุกต์ใช้ในสาขาที่เกิดขึ้นใหม่เช่นหุ่นยนต์มนุษย์และอุปกรณ์พลังงานใหม่จะค่อยๆปลดปล่อยกลายเป็นพลังสำคัญในการผลักดันการอัพเกรดเทคโนโลยีอุตสาหกรรม ในฐานะที่เป็นองค์ประกอบหลักของระบบการส่งผ่านอุตสาหกรรมการพัฒนาทางเทคโนโลยีทุกอย่างในชั้นวางจะส่งแรงผลักดันใหม่เข้าสู่การพัฒนาของอุตสาหกรรมสมัยใหม่ซึ่งจะทำให้ตำแหน่งเป็น "แกนกลางที่มองไม่เห็น"
